PROGETTI ELETTRONICI

EQUALIZZATORE GRAFICO Download-Schema Equalizzatore
Equalizzatore Grafico Lineare a 7 Bande con Guadagno Max +14dB e Min -14 dB.
Frequenze al Max Guadagno 60-150-400-2,5K-6K-15KHz
Power Supply consigliato +8 Vdc
Il Progetto si sviluppa su Grafic Equalizer chip LA3607 Sanyo
Clicca x Ingranirlo

LISTA PARTI X 1 CH
Rin             8,2K  1/4W 1%

C5               47MicroF  Elettrolitico 16V

Cpin9            1nF // 680pF 50V X7R
Rpin16-17   8,2K 1/4W 1% C6               2,2MicroF // 1MicroF Elettrolitico 16V Cpin10          10nF // 10nF // 10nF 50V X7R

Rout          10K 1/4W 1%

 Cpin3          10nF-10nF // 4,7nF 50V X7R Cpin11          680pF 50V X7R
P1÷P7       Trimmer 100K-Lineare-1Giro Cpin4          0,22MicroF // 0,22MicroF 50V X7R Cpin12          6,8nF // 6,8nF 50V X7R

C1            68nF (100nF-100nF-10nF//10nF)  50V X7R

 Cpin5          10nF 50V X7R

Cpin13           680-680 pF 50V X7R
C2           1MicroF // 0,22MicroF 50V X7R Cpin6          0,1MicroF // 0,1MicroF 50V X7R

Cpin14           4,7nF 50V X7R

C3           2,2MicroF // 1MicroF Elettrolitico 16V

 Cpin7          4,7nF 50V X7R

Cpin16-17       470pF (1nF//1nF) 50V X7R

C4           22MicroF  Elettrolitico 16V

 Cpin8  68nF (100nF-100nF-10nF//10nF ) 50V X7R

Ic                   LA3607 Sanyo





ELETTROMAGNETOTERAPIA Download-Schema Elettromagnetoterapia Download-Schema Elettromagnetoterapia
Creazione di una Vout Burst, usando un Oscillatore al quarzo di 9 Mhz e un Astabile con NE555 di cui si può variare la Fout
La Somma dei 2 Segnali va su un Nor che comanda in base un Transistor Rf accordato con Bobina L in Aria.
E' presente inoltre un circuito di comando su Led per la visualizzazione della Frequenza di uso della Elettromagnetoterapia
Alimentazione a Batteria per una maggiore Manovrabilità d'uso.
Indicazione di Low Battery x valori di Vbatt < 1Vdc cadauna
Assorbimento Max 200mAdc



ELENCO COMPONENTI
R2                   100 Ohm-1/4W C4-C5-C6          1MF-50V Poliestere D1-D2-D3            1N4148
R3                   100K-1/4W C7                0,22MF-50V Poliestere DZ1                      5,1V-1/2W
R4                   22K-1/4W C8                0,056MF-50V Poliestere DL1                      Led Verde
R5                   680 Ohm-1/4W C9                 0,01MF-50V Poliestere T1                        2N4427
R6-R11-R12     470 Ohm-1/4W C10-C15-C21      0,1MF-50V Poliestere U2                        NE555
R7                   220Ohm-1/4W C11                    4,7nF-50V Poliestere U3                        74LS02
R8                   3K3-1/4W C12-C17            10nF-50V Poliestere U4                        CD4520
R9-R13             4K7-1/4W C13                 47MF-25V Elettrolitico XTAL                     Quarzo 9Mhz
R10                  1K2-1/4W C14                    470pF-50V Disco L1  36 Spire Rame 0,6mm - Supporto plastica Dia.8mm
R14                  10K-1/4W C16                    1nF-50V Disco
R15                  330 Ohm-1/4W C18                    10nF-50V Disco
  C19                    27pF-50V Disco
  C20                    100pF-50V Disco


ANTENNA FLAT
L'Antenna Flat da collegare sull'Out Amplificatore Rf viene Realizzata con Piattina a 34 Fili di lunghezza variabile 40-80 cm, collegando il Polo Caldo Amplificatore a 4 Fili Serie della Piattina e lo Schermo a 1 filo Serie. Sotto figura connessioni
Antenna Flat



VOUT
Sotto sono Riportati i Segnali di Out del Circuito collegato al Flat di Carico

Frequenza e Ampiezza di Lavoro Vout Elettromagnetoterapia

Frequenza e Ampiezza di Lavoro Impulsi Elettromagnetoterapia

Burst Out con Frequenza di Lavoro 640

VOUT-Posizione 640


Burst Out con Frequenza di Lavoro 160

VOUT-Posizione 160

 Immagine Centralina e Antenna Flat

Lay-Out Scatola Flat da posizionare a contatto del Corpo

USO
Per quanto concerne l'uso, la fascia (Flat di Carico) deve essere posizionata sulla parte del corpo da trattare, ben a contatto
Successivamente selezionato la Frequenza di uso del Burst di Out tenendo presente le sotto citate condizioni:
640 Hz per le prime due Applicazioni - Durata 10-15 min.
160 Hz nelle 2 Sedute successive - Durata 10-15 min.
40 Hz se nelle prime 4 sedute il dolore Non diminuisce - Durata 10-15 min
14 Hz per Trattamenti Prolungati - Durata 10-15 min
8 Hz per Trattamenti Molto Prolungati - Durata 10-15 min



ELETTROMAGNETOTERAPIA - CARICABATTERIA Download-Schema Interruttore Crepuscolare
La Ricarica delle Batterie deve avvenire con una corrente di circa il 10-15% della Corrente Max delle Batterie Usate
Il circuito è in sostanza un Generatore di Corrente Costante che fa uso dell'LM317. La corrente di Carica si varia variando il Valore di R1. Con R1 18Ohm si hanno circa 70mA. La corrente Aumenta al ridursi del valore di R1
Quando la Batteria è Scarica, circa 12Vdc, il Led è On
Quando la Batteria è Carica il Led è Off e la Tensione di Riferimento su U2 Pin 2 deve essere 0,1Vdc > del Pin3 (5,1+5,1Vdc)
Il Circuito si avvale di:
- Trasformatore 220Vac-24Vac-0,2A
- 4 Diodi 1N4007 configurati a Ponte di Greatz
- Regolatore di Tensione LM117 o LM317
- Diodo D5 x  Protezione
- Operazionale LM158 o 358
- 2 Zener 5,1Vdc



INTERRUTTORE CREPUSCOLARE Download-Schema Interruttore Crepuscolare Download-Lay-Out
Il Circuito si basa sulla variazione Ohmica dell'Interruttore Crepuscolare che varia  il suo valore Ohmico in funzione dell'esposizione solare.
In presenza di Luce Solare diretta il valore Ohmico è basso 50-100 ohm (vedere Tabella sotto), in assenza di raggi solari il valore Ohmico si alza fino a 1-2 MOhm
Il circuito si avvale di:
- Trasformatore 220Vac-12Vac-0,5Ac
- Ponte di Greatz per Raddrizzare la Vac
- Regolatore di Tensione 7812 (Vout 12 Vdc) in To220
- Operazionale LM158 o LM358 con funzione di Commutazione Retroazionata con Livello Regolabile  sul Pin3 LM158 da 0 a 11 Vdc
- Interruttore Crepuscolare - Variazione Pin2 LM158 da 0,6 a 11,9 Vdc in funzione dell'esposizione ai raggi solari
- Transistor di Commutazione 2N2222 in To18 (Ic max 300mA) per abilitazione Relè
- Relè 12 Vdc 1 Via con I in funzione del carico da comandare.



VALORI OHMICI - INTERRUTTORE CREPUSCOLARE

ORE GIORNALIERE

VALORI OHMICI - SENSORE CREPUSCOLARE

NOTE
16,00 50 Ohm Sole
18,00 300 Ohm Giorno
19,00 350 Ohm Giorno
20,00 400 Ohm Giorno
20,30 1K Ohm Tramonto
21,00 19K Ohm Crepuscolo
21,30 450K Ohm Quasi Buio
22,00 2M Ohm Buio

Lay-Out Circuito Interruttore Crepuscolare





CIRCUITO COMANDO LED NATALIZI MOVIE-Led Natalizi Download-Schema Circuito Luci Natalizie
Il Circuito si basa sulla sequenzialità e sfasamento fra i due Oscillatori Astabili realizzati con Oscillatore NE555.
Il Circuito si avvale di:
- Trasformatore 220Vac-24Vac-7W
- 4 Diodi 1N4007 configurati a Ponte di Greatz
- Regolatore di Tensione 7812 in To220
- 2 Oscillatori Astabili con NE555  con Frequenza di Oscillazione 1 e 1/2 dell'altra
- 2 Transistor di comando Led 2N2222 in To18 (La I x ogni Riga di Led è circa 20mA  Ic max Transistor 200mA)

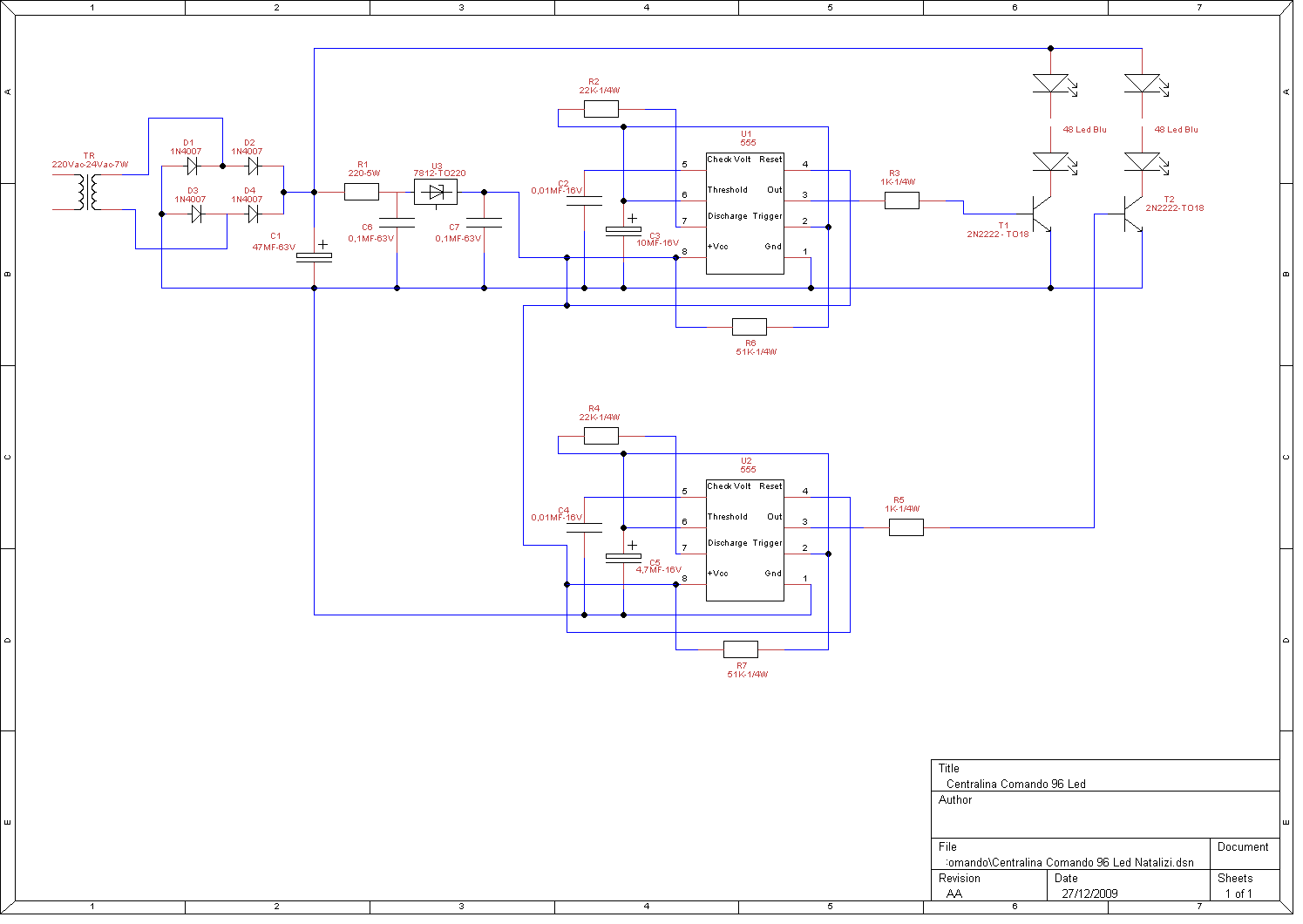

DOWNLOAD SCHEMA ELETTRICO-Circuito Comando 96 Led Natalizi



PART LIST CENTRALINA COMANDO 96 LED NATALIZI
R1                      1    220 -5W
R2,R4                 2    22K-1/4W
R3,R5                 2    1K-1/4W
R6,R7                 2    51K1-1/4W
C1                      1    47MF-63V-Elettrolitico
C2,C4                 2    0,01MF-16V
C3                      1    10MF-16V-Elettrolitico
C5                      1    4,7MF-16V-Elettrolitico
C6,C7                 2    0,1MF-63V
D1,D2,D3,D4       4     1N4007
T1,T2                 2   2N2222-TO18
U1,U2                 2   NE555 Dual Line
U3                      1   7812 To220
TR                      1   220Vac-24Vac-7W



LAY-OUT Centralina Comando 96 Led Natalizi Immagine 96 Led Natalizi




POWER-ON PC Download-Schema Power-On Pc
Il Circuito si basa sullo sfasamento dei 2 Comandi sui 2 Transistor di Uscita NPN 2N2222 e PNP 2N2906, che in funzione della leggera differenza della costante di Tempo di Carica degli Ingressi degli Operazionali, crea un Impulso di comando del Relè di circa 200msec.
Il Circuito si avvale di:
- Trasformatore 220Vac-12Vac-5W
- Diodi 1N4007 disposti a Ponte di Greatz
- Regolatore di Tensione 7812 in To220
- Operazionale LM158 o LM358 usato come Commutatore di Livello
- Transistor di Out NPN 2N2222 in To18 e PNP 2N2906 in To18
- Relè 12 Vdc 1 Via 1A
Download-Schema Comando Power-On Pc


CIRCUITO SENSORE PRESENZA ACQUA Download-Schema circuito Presenza Acqua
Il Circuito si basa sulla Commutazione di stato da High (circa 10vdc) a Low (circa 0,2 Vdc) del Sensore Honeywell LL105100
Il Circuito si avvale di:
- Trasformatore 220Vac-12Vac-7W
- Ponte di Greatz 1A
- Regolatore di Tensione 7815 in To220
- Operazionale LM158 o LM358 usato come Commutatore di Livello con Isteresi





NOTA:
Si Declina Ogni Responsabilità per quanto concerne la Corretta Realizzazione dei Progetti Elettronici sopra descritti, che è Responsabilità unica di colui che la Realizza nel rispetto delle Norme Vigenti
